自制感應加熱器電路圖是怎樣的？
作者: 感應加熱器http://www.xinyuehzp.cn/ 發布時間: 2018-02-08 15:36:29 次瀏覽

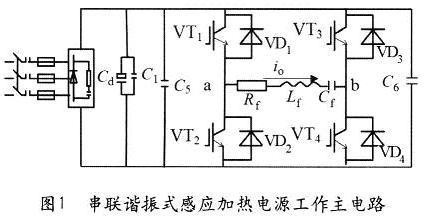

自制感應加熱器電路圖是怎樣的？這里河南德勝電子簡要說說：C1、C2、C3、L1以及T1的次級（左側）共同構成了一個串聯諧振回路，因為變壓器次級存在漏感，回路的走線也存在分布電感，所以實際諧振頻率要比單純用C1-C3容量與L1電感量計算的諧振頻率略低。圖中L1實際上為1uH，我將漏感分布電感等加在里面所以為1.3uH，如圖參數諧振頻率為56.5KHz。
從逆變橋輸出的高頻方波激勵信號從J2-1輸入，通過隔直電容C4及單刀雙擲開關S1后進入T1的初級，然后流經1:100電流互感器后從J2-2回流進逆變橋。在這里，C4單純作為隔直電容，不參與諧振，因此應選擇容量足夠大的無感無極性電容，這里選用CDE無感吸收電容1.7uF 400V五只并聯以降低發熱。
